ZO-JSLT-6C2L
詳情介紹
支持 Intel® Jasper lake Series Processor （N5095）
單通道SO-DIMM DDR4 2933MHz Max16GB
支持LVDS/EDP1+EDP2/HDMI+VGA，三顯同異步
板載1*Realtek 8111G/8111H千兆網卡（可選配雙網）
支持2*USB3.0（3.2Gen2 10Gbps）+8*USB2.0
支持6*COM232，其中COM2支持RS485（COM3 485可選配）
1*M.2 Key B支持SATA SSD和4G/5G擴展（SATA硬盤跟4G/5G模塊只能二選一），1*SATA3.0
1*M.2 Key E，支持Wifi6+Bluetooth；
DC 12V供電

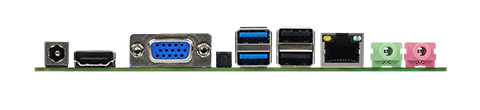

處理器 Intel® Jasper lake Series Processor 后置I/O接口 1*DC接口（φ5.5-2.5mm DC JACK）
1*HDMI接口
1*VGA接口
1*CLR_CMOS按鍵
2*USB3.0接口
2*USB2.0接口（可選配1*LAN接口）
1*LAN1接口
1*LINE-OUT接口
1*MIC-IN接口
芯片組 Intel® SOC
顯示芯片 Intel® UHD Graphics
顯示輸出 LVDS+HDMI+VGA ; LVDS+EDP2+VGA
EDP1+HDMI+VGA ; EDP1+EDP2+VGA
多顯支持 支持三顯同/異步顯示
USB 2*USB3.0+8*USB2.0
內存 1*SO-DIMM  DDR4  2933MHz  Max16GB
音效 板載HS-100B USB音頻解碼控制器 ; 內部I/O插針 1*F_AUDIO插針
1*SPEAKER插針
3*F_USB插針（可擴展6*USB2.0）
1*SATA插座
1*JSATA_PWR插針
1*GPIO插針
2*COM232插針（COM2支持RS485可選,COM1/2支持帶電可選DCD/5V/12V）
1*COM_CON插針（可擴展4*COM,COM3支持RS485選配）
1*F_PANEL插針
1*JSIM（支持外接FPC SIM信號延長線）
1*J_PRINT插針
1*JPS2插針
1*INCN插針
1*LVDS/EDP1插針（功能二選一）
1*BKCL插針
1*EDP2插針（默認上件但僅部分機型有功能，詳見機型配置表）
1*JVGA插針
1*4Pin ATX電源插座
內置獨立功放NS4251(3W/4Ω)
網卡 板載 1*Realtek RLT8111G/8111H 千兆網卡
存儲 1*SATA3.0
1*M.2 B Key（SATA SSD 2280mm）
擴展槽 1*M.2 E Key(支持Wifi+藍牙)
1*SIM（支持 4G/5G，通過 B KEY支持）
I/O芯片 ITE8786E-I
BIOS AMI  BIOS
供電 DC/4PIN    DC12V 供電
散熱系統 自帶CPU散熱器
環境 工作：0~60℃; 存儲：-20℃~75℃
0% ~ 95% 相對濕度，無冷凝
主板尺寸 170X170mm

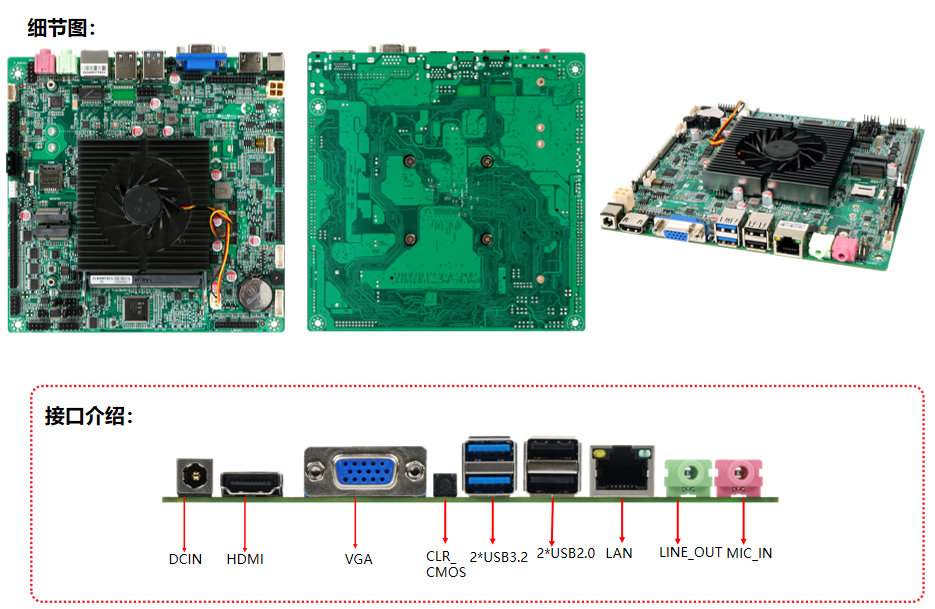

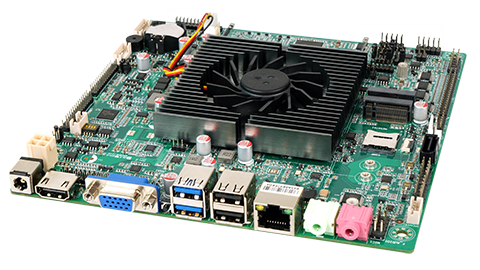

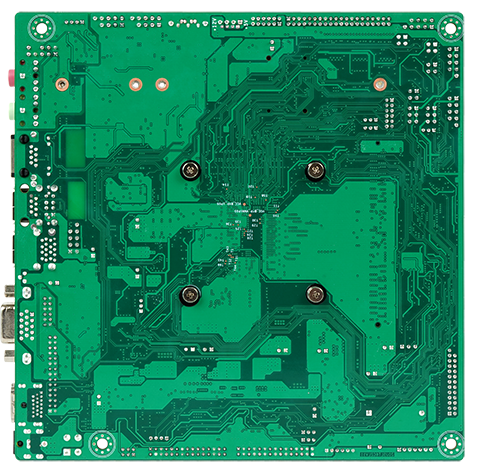

工控主板-ZO-JSLT-6C2L系列-細節圖



機種型號 DIMM 擴展展接口 儲存 顯示接口 散熱 供電
USB2.0 USB3.0 COM232 COM485 LAN LPT SPEAKER M.2E KEY SIM SATA M.2BKEY VGA LVDS EDP HDMI DC
ZO-N5095T-6C2L 1 6 2 6 2 2*千兆 √ √ √ √ 1 √ 1 1 0 1 風扇 12V
ZO-N5095T-6C1L 1 8 2 6 2 1*千兆 √ √ √ √ 1 √ 1 1 0 1 風扇 12V
ZO-N5095T-2C1L 1 8 2 2 1 1*千兆 √ √ √ √ 1 √ 1 1 0 1 風扇 12V
ZO-N5095T-6C1E 1 8 2 6 2 1*千兆 √ √ √ √ 1 √ 1 0 1 1 風扇 12V
ZO-N5095T-6C2E 1 8 2 6 2 1*千兆 √ √ √ √ 1 √ 1 0 2 0 風扇 12V
ZO-N5095T-6CLE 1 8 2 6 2 1*千兆 √ √ √ √ 1 √ 1 1 1 0 風扇 12V
ZO-N5095T-2C2E 1 8 2 2 1 1*千兆 √ √ √ √ 1 √ 1 0 2 0 風扇 12V

注：

1. EDP1和LVDS二選一使用， EDP2與HDMI二選一使用

2. 除雙EDP機型外，其他機型的EDP2/HDMI默認功能在HDMI。EDP2此插針默認無功能，如需使用變更bios固件及硬件

3. 所有機型即使HDMI接口無功能，接口物料仍然默認上件，如有需求需要刪除HDMI接口請單獨提出
