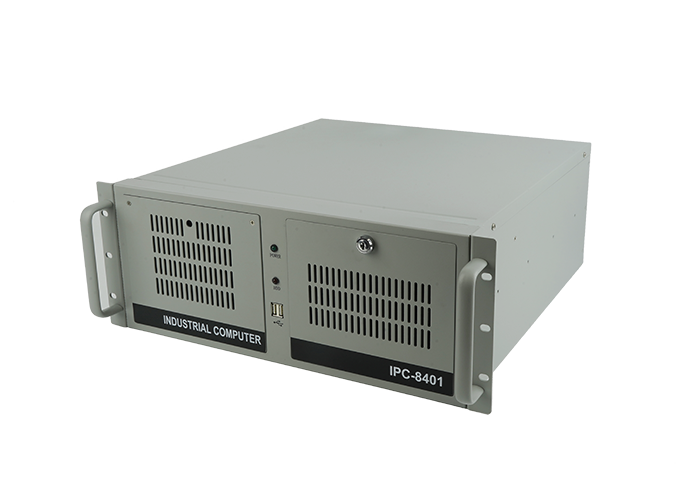

IPC-8401
詳情介紹
支持2代 & 14代 Intel 桌面系列的處理器
雙通道DDR3/4，最大支持64GB，8個標準3.5"硬盤安裝位
支持DP、HDMI、VGA多種顯示選擇,內置EDP接口
支持雙Intel 千兆網口 I219+I211
支持7 槽工業大母板，支持多IO擴展
支持12*COM232,1*COM422/485，支持 WIFI、4G模塊
標準19'' 4U工控機形態，支持上架安裝，桌面式安裝
硬盤托架采用彈簧減震設計，有效減小硬盤工作時的震動
產品廣泛應用于工業控制、安防監控、機械自動化、智能交通、物聯網等領域
0755-83650405 | 尺寸 | ≤500 *450 *177 mm | 散熱方式 | 主動散熱設計，1個12025，預留2個8025風扇 |
| 重量 | ≤6.5kg | 整機功耗 | <250W（根據所配主板及擴展配置確定） |
| 整體顏色 | 工業灰 | 安裝方式 | 上架式，桌面式安裝 |
| 殼體材料 | 高強度鍍鋅鋼板 | 操作系統 | 支持Windows 7 /Windows 10/Linux |
| 指示燈 | 電源狀態指示燈，硬盤狀態指示燈 | 驅動支持 | 主板標配驅動 |
| 參數 | 配置1：MB-B75P-6C2L V2.0 | 配置2：MB-H110PA-12C | 配置3：MB-H610-6C2L V1.0 |
| Bios | AMI BIOS | AMI BIOS | AMI BIOS |
| 處理器 | 支持Intel®2代 & 3代 Intel LGA1155系列CPU | 支持Intel®LGA1151 6th~ 9th Gen Intel®Core i3/i5/i7/i9 系列CPU | 支持Intel®12th/13th/14th系列CPU |
| 芯片組 | B75/Q77 | Intel® H110 | Intel® H610/B660/B760 |
| 圖型顯示 | 英特爾CPU內建顯示核心 | Intel® HD Graphics核顯 | Intel®UHD Graphics核顯 |
| 網絡 | 板載2*Intel I82583 千兆網卡 | 板載1*Intel I211-AT + 1*Intel I219-LM 千兆網卡 | 板載 1*Intel i219-V + 1*Intel i226-V 網卡 可選配為1*i219-LM + 1*i226-LM |
| 音效 | 板載Realtek ALC662HD 音頻解碼控制器 | 板載Realtek ALC662HD 音頻解碼控制器 | 板載ALC897音頻解碼控制器 |
| 內存 | 2*DDR3 U-DIMM, Support 1066/1333 MHz，total 16GB | 2*DDR4 U-DIMM 2133MHz Max 64GB | 2*U-DIMM DDR4 3200MHz Max64GB |
| 硬盤 | 1*SATA3.0 4*SATA2.0 1*M-SATA | 3*SATA3.0 1*M-SATA | 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 |
| 功能 | 支持網絡喚醒，來電自啟，無人值守；TPM/TCM預留 | ||
| 前I/O接口 | 開機按鍵 | 開機按鍵 | 開機按鍵 |
| Reset按鍵 | Reset按鍵 | Reset按鍵 | |
| 2*LED | 2*LED | 2*LED | |
| 2*USB2.0 | 2*USB2.0 | 2*USB2.0 | |
| 后I/O接口 | 2*PS2接口 | 2*PS2接口 | 2*PS2接口 |
| 2*COM接口 | 4*USB2.0接口 | 6*USB2.0接口 | |
| 1*DVI接口 | 1*HDMI接口 | 1*HDMI接口 | |
| 1*VGA接口 | 1*DP接口 | 1*DP接口 | |
| 2*LAN 接口 | 1*COM接口 | 1*COM接口 | |
| 4*USB2.0接口 | 1*VGA接口 | 1*VGA接口 | |
| 3*AUDIO接口 | 2*LAN 接口 | 2*LAN 接口 | |
| 4*USB3.0接口 | 2*USB3.0接口（可選1*Type-C） | ||
| 3*AUDIO接口 | 3*AUDIO接口 | ||
| 擴展插槽 | 1*PCIE X16 | 1*PCIE X16 | 1*PCIE X16 |
| 1*PCIE X4 | 3*PCIEX1 | 1*PCIEX4 | |
| 1*PCIE X1 | 3*PCI | 1*PCIEX1 | |
| 4*PCI | |||
| 內部I/O接頭 | 2*USB2.0立式接口 | 3*USB2.0插針 | 2*USB2.0插針 |
| 4*USB2.0插針（其中2個接前面板） | 11* COM插針 | 2*USB3.0插針 | |
| 2*USB3.0插針 | 1*LPT插針 | 5* COM插針 | |
| 1*LPT插針 | 1*EDP插針 | 1*LPT插針 | |
| 1*GPIO插針 | Mini PCIe 4G(與Msata二選一） | 1*TPM插針 | |
| 10* COM插（10*COM232,1*COM422/485） | 1*M.2 A Key WiFi/BT | 1*GPIO插針 | |
| 1*SATA3.0 4*SATA2.0 1*M-SATA | 3*SATA3.0， 1*Msata | 1*M.2 A Key WiFi/BT | |
| 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 | |||
| 擴展接口 | 8個標準3.5"硬盤，2個5.25"光驅位 | ||
| 電源輸入 | 標準PS2/ATX電源，AC 220V 輸入 | ||
| 類別 | 國標 | 參數描述 |
| EMC | GB/T 9254-2008 信息技術設備的無線電騷擾限值和測量方法 |
輻射騷擾（A）級 |
| 傳導騷擾（A）級 | ||
| GB/T 17618-2015 信息技術設備 抗擾度 限值和測量方法 |
滿足接觸放電6KV，空氣放電12KV的要求 | |
| 安規 | GB 4943.1-2011 信息技術設備 安全 第1部分：通用要求 |
接地電阻： ≦0.1Ω |
| 抗電強度： 限定漏電流10mA下，對于Ⅰ類設備,一次電路對機殼耐壓≥1.5KV AC或2.2KV DC; 對于Ⅱ類設備,一次電路對機殼耐壓≥3.0KV AC或4.3KV DC |
||
| 絕緣電阻： ≥100MΩ | ||
| 漏電流： 對地漏電流≤3.5mA | ||
| 環境 | GB/T 9813.4-2017 計算機通用規范 第4部分：工業應用微型計算機 GB/T 2423 環境試驗 |
工作溫度：（ -20）℃～（60 ）℃ |
| 貯存溫度：（-20 ）℃～（70 ）℃ | ||
| 恒定濕熱：（40 ）℃（ 95）%RH | ||
| 包裝中跌落：機器帶包裝在1米高度，8棱6面跌落各一次 | ||
| 振動：5～5.5Hz,位移25.4mm；5.5～200Hz/加速度1.0g，工作方向；試驗持續時間1個周期 | ||
| 沖擊：半正弦脈沖，峰值加速度10g，脈沖寬度11ms，工作方向沖擊次數3次， | ||
| 噪音：（0 ）dB |
