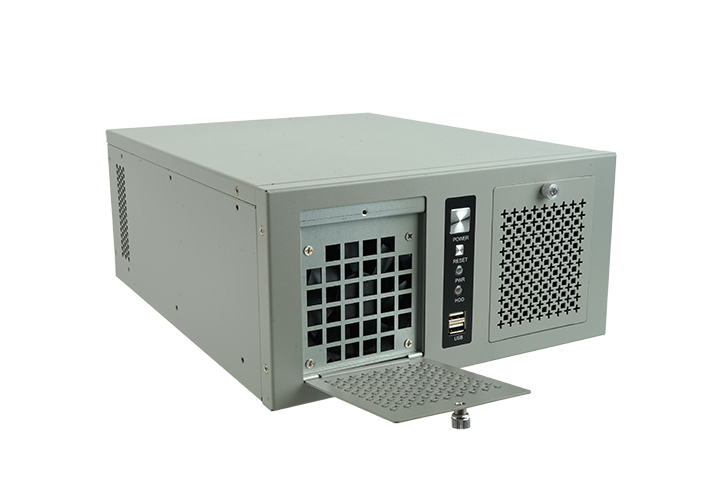

IPC-6401
詳情介紹
支持2代 & 14代 Intel 桌面系列的處理器
雙通道DDR3/4，最大支持64GB，多個標準3.5"硬盤安裝位
支持DP、HDMI、VGA多種顯示選擇,內置EDP接口
支持雙Intel 千兆網口 I219+I211
支持4槽工業母板，支持多IO口擴展
支持12*COM232,1*COM422/485，支持 WIFI、4G模塊
壁掛式工控機形態，支持嵌入式安裝，桌面式安裝
硬盤托架采用彈簧減震設計，有效減小硬盤工作時的震動
產品廣泛應用于工業控制、安防監控、機械自動化、智能交通、物聯網等領域
0755-83650405 | 產品尺寸 | 配置1-4：≤275mm寬x360mm深x190mm高、 配置5：≤323mm寬x330mm深x180mm高 |
散熱方式 | 主動散熱設計，1個8038 | ||
| 重量 | ≤4.5kg | 整機功耗 | <350W（根據所配主板及擴展配置確定） | ||
| 整體顏色 | 工業灰 | 安裝方式 | 嵌入式，桌面式安裝 | ||
| 殼體材料 | 高強度鍍鋅鋼板 | 操作系統 | 支持Windows 7 /Windows 10/Linux | ||
| 指示燈 | 電源狀態指示燈，硬盤狀態指示燈 | 驅動支持 | 主板標配驅動 | ||
| 可選配置 | 配置1：IPC-6401-SKU01 | 配置2：IPC-6401-SKU02 | 配置3：IPC-6401-SKU03 | 配置4：IPC-6401-SKU04 | 配置5：IPC-6401-SKU05 |
| 主板 | ZO-H81P-12C | ZO-H110PA-12C | ZO-H310P-12C | ZO-H510P-6C | MB-H610-6C2L V1.0 |
| Bios | AMI BIOS | AMI BIOS | AMI BIOS | AMI BIOS | |
| 處理器 | 支持Intel®2代 & 3代 LGA1150( Haswell )系列CPU | 支持Intel®LGA1151 6th~ 9th Gen 系列CPU | 支持Intel CoffeeLake/Coffeelake-R DesktopCPU | 支持Intel® 10/11代 Comet Lake/Rocket Lake Processor處理器 | 支持Intel®12th/13th/14th系列CPU |
| 芯片組 | Intel®H81 | Intel® H110 | Intel® H310 | Intel® H510 | Intel® H610/B660/B760 |
| 圖型顯示 | Intel® 核芯顯卡 | Intel® 核芯顯卡 | Intel® HD Graphics 核顯 | Intel® UHD Graphics | Intel®UHD Graphics核顯 |
| 網絡 | 板載 2*Realtek RTL8111E 千兆網卡 | 板載2*Realtek RTL8111H/8111G千兆網卡 | 2*Realtek RTL8111H千兆網卡 | 板載2*RTL8111H千兆網卡 | 板載 1*Intel i219-V + 1*Intel i226-V 網卡，可選配為1*i219-LM + 1*i226-LM |
| 音效 | 板載Realtek ALC662HD 音頻解碼控制器 | 板載ALC897音頻解碼控制器 | NS4258內置功放輸出3.2W@4Ω；5.2W@2Ω max | 板載ALC897音頻解碼控制器；獨立功放NS4258 5W@2Ω MAX | 板載ALC897音頻解碼控制器 |
| 內存 | 2*SO-DIMM，DDR3L 1600MHz ，16GB | 2*SO-DIMM DDR4 2400MHz Max32GB | 2*SO-DIMM，DDR4 2666MHz ，Max.32GB | 2*SO-DIMM DDR4 3200MHz Max64GB | 2*U-DIMM DDR4 3200MHz Max64GB |
| 硬盤 | 2*SATA2.0 1*M-SATA（for SSD/4G） | 1*mSATA; 2*SATA3.0 | 2*SATA3.0 ；1*mSATA | 1*M.2 M Key,支持SATA3/PCIEX2 自適應; 2*SATA3.0 | 1*M.2 M Key（PCIEx4） ; 4*SATA3.0 |
| 功能 | 支持網絡喚醒，來電自啟，無人值守；TPM/TCM預留 | ||||
| 前I/O接口 | 開機按鍵 | 開機按鍵 | 開機按鍵 | 開機按鍵 | 開機按鍵 |
| Reset按鍵 | Reset按鍵 | Reset按鍵 | Reset按鍵 | Reset按鍵 | |
| 2*LED | 2*LED | 2*LED | 2*LED | 2*LED | |
| 2*USB2.0 | 2*USB2.0 | ||||

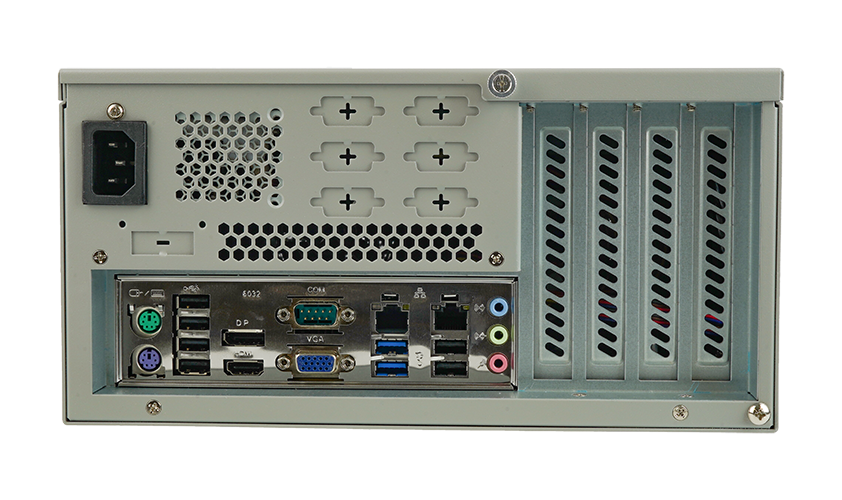

| 后I/O接口 | 2*PS2接口 | 1*PS2接口 | 1*PS2接口 | 1*PS2接口 | 2*PS2接口 |
| 1*DVI接口 | 2*USB2.0接口 | 2*USB2.0接口 | 2*USB2.0接口 | 6*USB2.0接口 | |
| 1*VGA接口 | 1*VGA接口 | 1*VGA接口 | 1*VGA接口 | 1*HDMI接口 | |
| 1*COM接口 | 1*HDMI接口 | 1*HDMI接口 | 1*HDMI接口 | 1*DP接口 | |
| 1*HDMI接口 | 4*USB3.0接口 | 4*USB3.0接口 | 4*USB3.0接口 | 1*COM接口 | |
| 2*LAN 接口 | 4*USB2.0接口 | 4*USB2.0接口 | 4*USB2.0接口 | 1*VGA接口 | |
| 2*USB3.0接口 | 2*LAN 接口 | 2*LAN 接口 | 2*LAN 接口 | 2*LAN 接口 | |
| 2*USB2.0接口 | 4*USB2.0接口 | 4*USB2.0接口 | 4*USB2.0接口 | 2*USB3.0接口（可選1*Type-C） | |
| 2*AUDIO接口 | 3*AUDIO接口 | 3*AUDIO接口 | 3*AUDIO接口 | 3*AUDIO接口 | |
| 擴展插槽 | 1*MINI-PCIE(for WIFI) | 1*PCIEX1插槽 | 1*PCIEX1插槽 | 1*PCIEX16插槽 | 1*PCIE X16 |
| 1*M.2 A Key，支持Wifi6/藍牙模塊擴展 | 1*M.2 Key E，支持WIFI、3G/4G模塊 | 1*M.2 E Key，支持Wifi6 (CNVi)/藍牙模塊擴展;（與下行二選一） | 1*PCIEX4 | ||
| 1*mPCIE，支持4G模塊擴展 ; 1*SIM卡槽 | 1*M.2 B Key，支持4/5G模塊擴展 (與上行E Key二選一), | 1*PCIEX1 | |||
| 1*M.2 A Key WiFi/BT | |||||
| 內部I/O接頭 | 1*LPT插針 | 12*COM插針 | 12*COM232,COM2支持RS232/485/422跳帽選擇 | 6*COM插針 | 2*USB2.0插針 |
| 10*USB2.0插針（其中2個接前面板） | 2*SATA插針 | 2*SATA接口 | 2*SATA插座 | 2*USB3.0插針 | |
| 1*GPIO插針 | 1*GPIO插針 | 1*GPIO插針 | 1*GPIO插針(4路) | 5* COM插針 | |
| 11* COM插（10*COM232,1*COM422/485） | 1*EDP FPC座 | 1*LPT插針 | 1*LPT插針 | ||
| 1*JHDMI插針 | 1*TPM插針 | ||||
| 2*SATA2.0 1*M-SATA | 1*GPIO插針 | ||||
| 1*M.2 M Key ; 4*SATA3.0 | |||||
| 擴展接口 | 2個標準3.5"硬盤，2個標準2.5"硬盤，預留1*2PIN和1*4PIN鳳凰端子敲落孔；預留4*COM敲落孔 | ||||
| 電源輸入 | 標準PS2/ATX電源，AC 220V 輸入 | ||||
| 類別 | 國標 | 參數描述 |
| EMC | GB/T 9254-2008 信息技術設備的無線電騷擾限值和測量方法 |
輻射騷擾（A）級 |
| 傳導騷擾（A）級 | ||
| GB/T 17618-2015 信息技術設備 抗擾度 限值和測量方法 |
滿足接觸放電6KV，空氣放電12KV的要求 | |
| 安規 | GB 4943.1-2011 信息技術設備 安全 第1部分：通用要求 |
接地電阻： ≦0.1Ω |
| 抗電強度： 限定漏電流10mA下，對于Ⅰ類設備,一次電路對機殼耐壓≥1.5KV AC或2.2KV DC; 對于Ⅱ類設備,一次電路對機殼耐壓≥3.0KV AC或4.3KV DC |
||
| 絕緣電阻： ≥100MΩ | ||
| 漏電流： 對地漏電流≤3.5mA | ||
| 環境 | GB/T 9813.4-2017 計算機通用規范 第4部分：工業應用微型計算機 GB/T 2423 環境試驗 |
工作溫度：（ -20）℃～（60 ）℃ |
| 貯存溫度：（-20 ）℃～（70 ）℃ | ||
| 恒定濕熱：（40 ）℃（ 95）%RH | ||
| 包裝中跌落：機器帶包裝在1米高度，8棱6面跌落各一次 | ||
| 振動：5～5.5Hz,位移25.4mm；5.5～200Hz/加速度1.0g，工作方向；試驗持續時間1個周期 | ||
| 沖擊：半正弦脈沖，峰值加速度10g，脈沖寬度11ms，工作方向沖擊次數3次， | ||
| 噪音：（0 ）dB |
